Le principe de la manutention par aspiration

ventouse-manutention-par-aspiration-manupac-01

DESCRIPTIF D’UN EQUIPEMENT DE MANUTENTION PAR LE VIDE

  • Un groupe moteur turbine
  • Un tube de levage avec joint tournant
  • Une tête d’aspiration avec poignée de commande rotative ou à gâchette

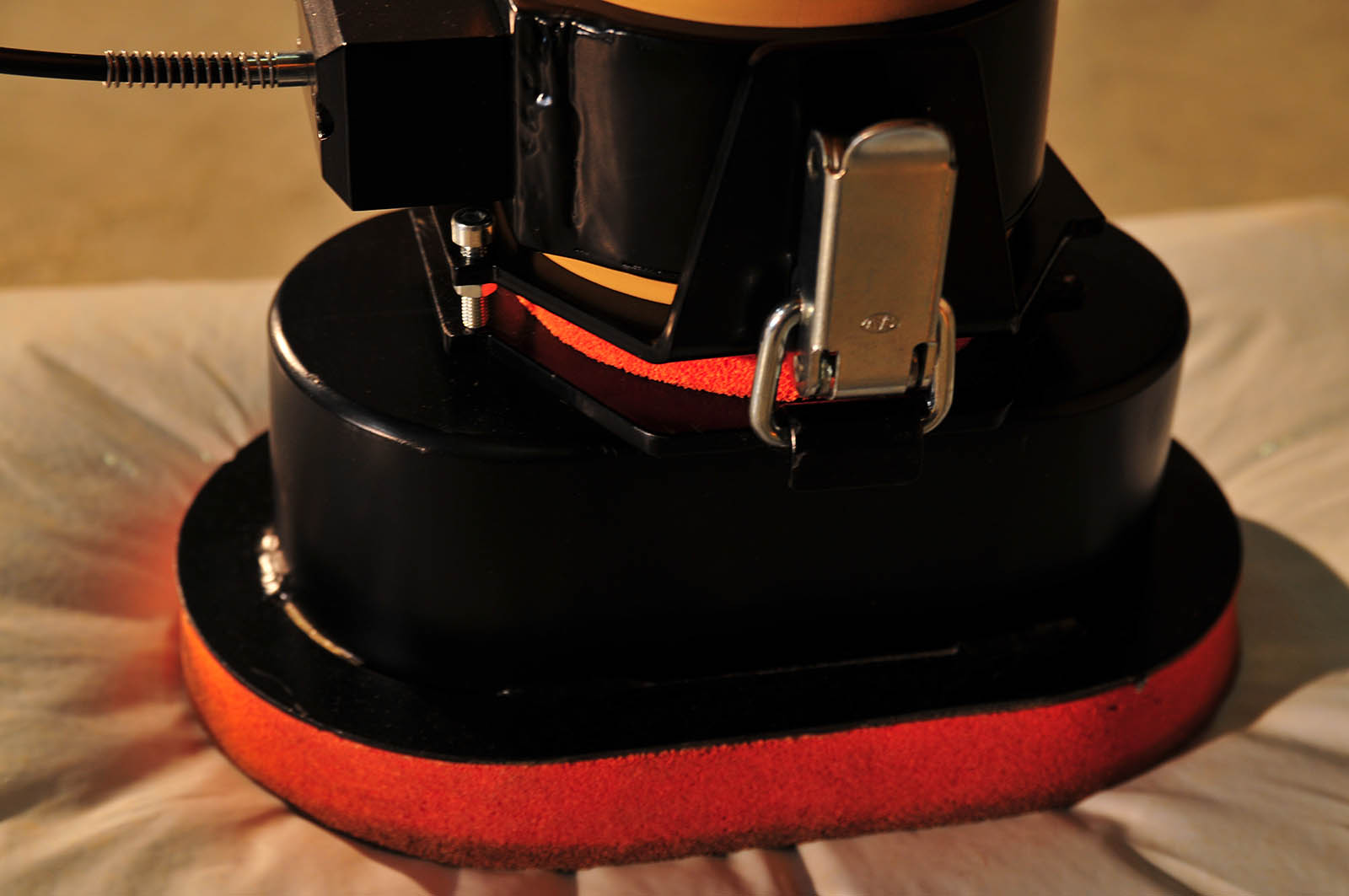

  • Une ventouse adaptée au produit
  • Un groupe de dépoussiérage avec cartouche filtre
  • Un clapet anti-chute

FONCTIONNEMENT

La turbine est reliée au tube de levage par un flexible d’aspiration diamètre 50 ou diamètre 35. La prise est immédiate dès que la ventouse est en contact avec l’objet à manutentionner. Le tube de levage se comprime et la charge est en apesanteur. Elle peut ensuite être déplacée sans effort. La montée et la descente s’effectuent à l’aide de la poignée de commande rotative ou à gâchette.

SECURITÉ

La turbine est protégée par le groupe de dépoussièrage. En cas de rupture de courant, un clapet anti-chute permet au produit de descendre progressivement au sol sans risque de décrochage. En cas de surcharge, l’appareil ne lève pas le produit.

Possibilité d’accrochage en option

  • Potence : longueur de 2 à 6 m, murale avec le kit de fixation ou sur colonne.
  • Pont roulant.
  • Monorail.
  • Embase déplaçable.

Pour charge de 10 à 300kg.
